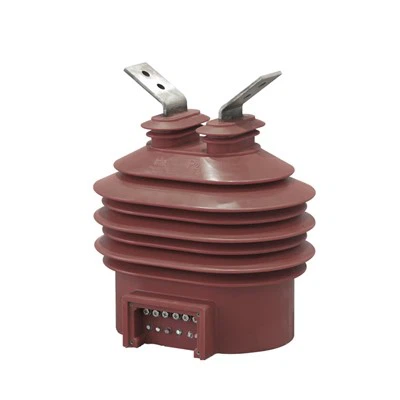

Áramtranszformátorok és feszültségtranszformátorok észlelése

A tesztelő transzformátorok fontos eszközei az áramváltóknak, feszültségtranszformátoroknak, a teljesítmény- és energiatesztelésnek és -mérésnek. Pontosságuk közvetlenül befolyásolja a vizsgálati adatok megbízhatóságát. A pontos és megbízható tesztelés és mérés érdekében használatba vétel előtt kalibrálást kell végezni. A kombinált transzformátoron belüli áramváltó és feszültségváltó kalibrálására szolgáló speciális műszer a transzformátor kalibrátor. Jelenleg a Kínában használt transzformátor-kalibrátorok változatossága és típusai összetettek, de akár a különbségi módszer elvét, akár az aktuális összehasonlító egyensúly elvét alkalmazzák, helyes alkalmazásuk vagy sem, különböző mértékben befolyásolja az észlelési funkciót. Ezért a kombinált transzformátorok kalibrálása során a következő kérdésekre kell figyelni.
Az SF6 gáz minőségi szivárgásérzékelő kiválasztása a tesztelési környezethez kisebb méretű, rugalmasabb és könnyebben használható. Más termékekhez képest az érzékelőfej javította rugalmasságát, megbízhatóságát és élettartamát; Áramvonalas tervezés, szép és kényelmes.
A transzformátor kalibrálásának környezeti feltételeire vonatkozó kalibrálási előírásoknak meg kell felelni, vagyis a környezeti hőmérséklet 10 és +35 fok között legyen, a relatív páratartalom pedig ne haladja meg a 80%-ot. A munkahely körüli elektromágneses terek által okozott észlelési hiba nem haladhatja meg a vizsgált transzformátor megengedett hibájának 1/20-át. A kalibrációs műveletekhez használt áramváltók, feszültségszabályozók, erősáramú kábelek stb. által okozott észlelési hibák nem haladhatják meg a vizsgált transzformátor megengedett hibáinak 1/10-ét. Ezért a laboratóriumban ésszerű intézkedéseket kell hozni a megfelelő érzékelő és áramellátó berendezésekről, még a nagyáramú vezetékek esetében is. Ellenkező esetben jelentős észlelési hibákat okoznak a transzformátorok kalibrálásakor. Általánosságban elmondható, hogy az áramszabályozó, a nagyáramú vezeték és a transzformátor kalibrátor közötti távolságnak legalább 3 m-nek kell lennie. A nagyáramú kábelek által okozott észlelési hibák csökkentése érdekében célszerű minél nagyobb keresztmetszetű kábeleket választani.
2. Válassza ki a megfelelő bekötési módot
A transzformátorkalibrátorok túlnyomó többsége a különbségészlelési módszer szerint készül. Ezért, amikor a tesztelt transzformátort a szabványos transzformátorhoz csatlakoztatja, biztosítani kell a vezetékek helyességét. Ellenkező esetben a differenciáláramkör két áram (feszültség) összegét veheti fel a köztük lévő különbség helyett. Ez kiégetheti a kalibráló készüléket. Az egyes transzformátorkalibrátorok áramköri alkatrészeinek kiégésének elsődleges oka a vezetékezési hibák, valamint a nagy áramok vagy nagyfeszültségek helytelen alkalmazása. Figyelembe kell venni a transzformátor konkáv konvex potenciálkapcsait is a huzalozásnál. Áramváltó esetén csak akkor, ha az L1 kapocs a primer áramkörében és a K1 kapocs a szekunder áramkörében közel van a testpotenciálhoz, az L1 kivezetésről beinjektált áram és a K1 kivezetésről érkező áram észlelése a tényleges hibája. transzformátor. Feszültségtranszformátor esetén az X és X kapcsai alacsony, míg az A és A kapcsai nagy potenciálon vannak. A kalibrálás során a standard transzformátor A kivezetését rövidre zárjuk a vizsgált transzformátor A kivezetésével, és a szekunder feszültségkülönbséget a két transzformátor X kapcsán veszik fel. Ha az áramkivezetés megfordul, az szivárgási hibákat okozhat.
Összefoglalva, a transzformátorok kalibrálásánál kerülni kell az áramváltók L1 és K1 kapcsainak felcserélését az L2 és K2 kivezetésekkel; Cserélje fel a feszültségtranszformátor A és A kivezetését az X és X kivezetésekkel.
Földelési problémák kezelése az ellenőrzés során
Ha transzformátorkalibrátort használ a transzformátor kalibrálásához, a transzformátorkalibrátor áramkörét állandóan alacsony potenciálon kell tartani, hogy csökkentse a földre való szivárgást. Áramváltóknál azonban, ha a kalibráláshoz a különbség-összehasonlítási módszert használják, nem szabad a K1 kivezetést földelni. Ezért a transzformátor kalibrálása során az áramkör konkrét gyakorlati körülményei alapján ésszerű földelési pontot kell választanunk. Az általánosan hatékony földelési intézkedések a következők:; Biztonságosan földelje le a földelő csatlakozó gombját a panelen.
4 Terhelés illesztése
Az áramváltók és feszültségváltók hibajellemzői nagyon rugalmasak a terhelési impedancia (vagy átengedés) tekintetében. Az ellenőrzési folyamat során téves megítélés történhet a szabványos transzformátorok nem megfelelő terhelésválasztása miatt. Ezért a szabványos transzformátor és a vizsgált transzformátor terhelését külön kell egyeztetni, hogy a hitelesítő áramkörben elviselhető tényleges terhelés megegyezzen a transzformátor névleges terhelésével. Mivel a kalibráló kör már részét képezte a terhelésnek, belső terhelésvizsgálatot kell végezni a kalibráló körön. A töltődoboz paraméterei alapján válassza ki a megfelelő vezetékeket, és pontosan illessze azokat, mielőtt folytatná a műveletet. Minden kalibrálás előtt minden egyes kapocsgombot el kell forgatni, hogy elkerülje a kilazulást és a leválasztást.
5. Ésszerűen válassza ki a kalibrátor tartománykapcsolóját
Mivel a transzformátorkalibrátornak több funkciója van, a transzformátor ellenőrzésekor a funkciókapcsolót és a megfelelő tartományt kell helyesen kiválasztani, hogy elkerüljük a helytelen működésből eredő emberi hibákat, és csökkentsük a kalibrátor okozta észlelési hibákat.
6 Megjelenés ellenőrzése
A megjelenés ellenőrzése a tesztelt kombinált transzformátor felületének szemrevételezése a kalibráló személyzet által. Bár nagyon egyszerű, elengedhetetlen és fontos része. Ennek a szakasznak az elsődleges célja a felszíni problémák azonosítása és azok helyes kezelése. Az első prioritás az adattábla-szimbólumok integritásának ellenőrzése a kalibráláshoz szükséges megfelelő paraméterek biztosítása érdekében. Ezután ellenőrizze a kapocsgombok állapotát és a polaritás szimbólumokat. Változtatható áttételű transzformátorok esetén a különböző áttételek bekötési módját is ellenőrizni kell.
7 Szigetelési ellenállás meghatározása
Megaohmmérővel mérje meg a szigetelési ellenállást az egyes tekercsek, valamint a tekercsek és a föld között.
8 Tápfrekvencia-tűrő feszültség teszt
Teljesítmény-frekvencia-tűrő feszültség teszt, beleértve a teljesítmény-frekvencia-tűrő feszültség tesztet és az indukált feszültség tesztet. A teljesítmény-frekvencia-tűrő feszültségvizsgálat során szigorúan be kell tartani a vonatkozó előírásokat.
9 szexuális vizsgálat
Legyen szó áramváltóról vagy feszültségváltóról, ha a polaritás rosszul van bekötve, könnyen kiégetheti a műszert. Ezért a hiba hivatalos ellenőrzése előtt először ellenőrizni kell annak helyességét. Az ellenőrzési módszer lehet összehasonlító módszer vagy egyenáramú módszer. Általában a kalibráló műszer transzformátorteszttel és villogó funkcióval rendelkezik. Ha a csatlakozási mód megfelelő, és a teljesítményjelző továbbra is működik, az azt jelzi, hogy belső probléma van a tesztelt transzformátorral. Ezen a ponton megfordíthatja a polaritást, és újra próbálkozhat. Egyetlen transzformátor kalibrálási folyamata sem hagyható ki, különben mesterséges incidensekhez vezethet.
10 lemágnesezés
Az áramváltó vasmagja általában kétféle anyagból áll, nevezetesen vas-nikkelötvözetből és szilícium acéllemezből. A különböző adatokkal és szerkezeti típusokkal rendelkező áramváltókra vonatkozó lemágnesezési módszerek és követelmények eltérőek. A vas-nikkelötvözet maggal rendelkező áramváltóknál a szekunder nyitott áramkörű lemágnesezés gyakran azt eredményezi, hogy nem lehet elindítani a gerjesztőáramot, ezért előnyben részesítik a zárt hurkú lemágnesezést. A szilícium acéllemez vasmagos áramváltó zárt hurkú lemágnesezési módszert vagy nyílt áramkörű lemágnesezési módszert alkalmazhat. A 0,2 vagy annál magasabb besorolású áramváltóknál célszerű zárt hurkú lemágnesezési módszert alkalmazni.
11. Ellenőrizze az élénkséget
Ha transzformátorkalibrátort használ a kalibráláshoz vagy teszteléshez, gondoskodni kell arról, hogy a vizsgáló áramkör kielégítő rugalmassági szintet érjen el. A tesztelési folyamat során, hogy megvédjük az ampermérőt a túlzott hőhatástól, az aktivitási szintjét a teszteléshez fokozatosan növelni kell, amíg a vezetékaktivitás el nem éri a kalibráláshoz szükséges szintet és leáll.
A fent említett rugalmasság alapvetően eltér a vizsgált műszerek és mérőeszközök általánosan tárgyalt rugalmasságától. Itt nem a vizsgált transzformátor, hanem inkább a vizsgáló áramkör tevékenységéről van szó.
12 Hibafeltárás
A hibák észlelésekor a megfelelő szabványos transzformátorokat és ütemező- és vizsgálóberendezéseket kell kiválasztani a vizsgált kombinációs transzformátor pontossági szintjének és hatósági követelményeinek megfelelően, valamint a vezetékezésnek helyesnek és hibamentesnek kell lennie. Az áram (feszültség) emelkedését és csökkenését egyenletesen és lassan kell végrehajtani.
13. Állítsa le az áramváltó szekunder szakadt áramkörét
A legtöbb áramváltónál sok fordulat van a szekunder tekercsben. Névleges áramú üzemi körülmények között, amint egy másodlagos szakadt áramkör lép fel, nagy szakadási feszültséget generál a szekunder tekercsben, ami veszélyezteti a berendezések és a személyzet biztonságát. Ezért az áramváltók tesztelésekor nem szükséges másodlagos szakadást létrehozni.
14 ciklusos ellenőrzés és forgatás
A működő nagyfeszültségű transzformátorokat időben meg kell forgatni, és laboratóriumi kalibráción kell átesni. A nagyfeszültségű transzformátorok időszakos kalibrálásként a helyszínen ellenőrizhetők. A DL448-91 követelményei szerint a nagyfeszültségű transzformátorok kalibrálási és forgási ciklusát legalább 10 évente meg kell forgatni vagy a helyszínen ellenőrizni kell; Az alacsony feszültségű áramváltókat legalább 20 évente kalibrálni vagy forgatni kell.
